Что делать, если треснул армопояс
Нарушение целостности несущего железобетонного элемента – к сожалению, нередкий случай в производстве строительных работ. Независимо от того, что стало причиной трещин в армопоясе – пренебрежение выводами специалиста по сопротивлению материалов или несчастный случай при эксплуатации – меры следует принять немедленно. Выполнение нижеописанных рекомендаций поможет не только спасти конструкцию, но и предотвратить аналогичные дефекты в дальнейшем.

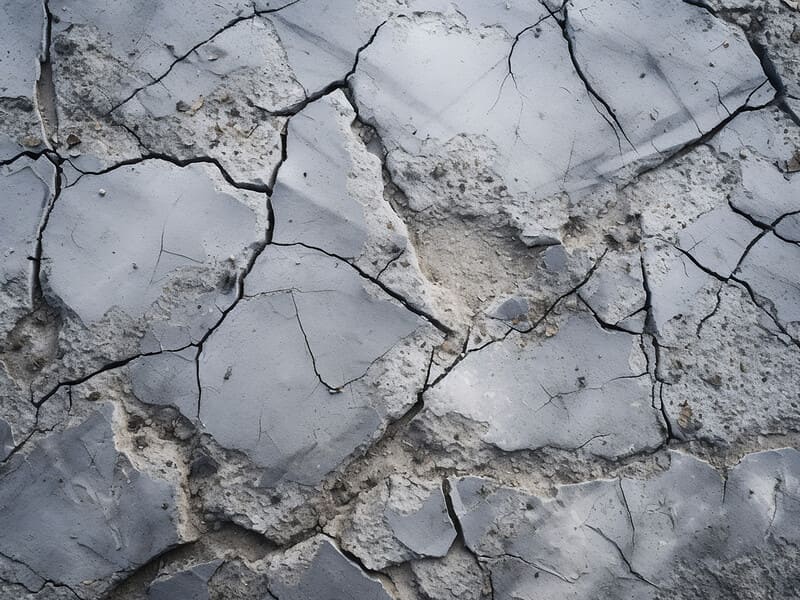

Оценка возникших наклонных и горизонтальных трещин
Цели и задачи
Перед ремонтом армопояса устанавливаются размеры и расположения всех мест, где он лопнул. Незначительные дефекты могут быть устранены с помощью локальной обработки бетона, но для более глубоких и/или разветвлённых трещин понадобится дополнительное подкрепление (например, стеклопластиковой арматурой) или даже стержни увеличенного поперечного сечения.
Игнорирование трещин в армопоясе, влияющих на структурную целостность сооружения, может привести к рискам дальнейших повреждений.

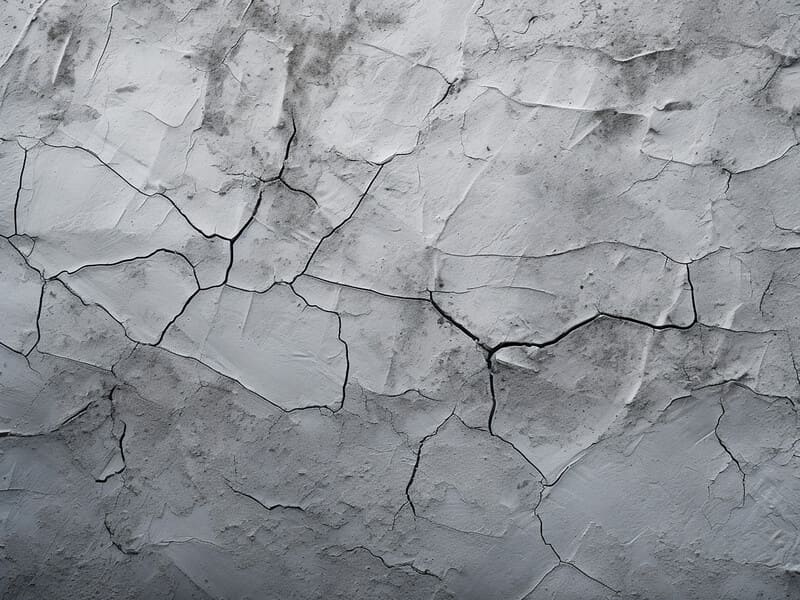

Характеристика трещин
Оценку рекомендуется выполнять в такой последовательности:
- Определить наибольшие размеры разрыва армопояса - носит ли он поверхностный или глубинный характер. Поверхностными считаются Наклонные/горизонтальные трещины, ширина которых не превышает 0,3 мм, а глубина – 10…15 мм (данные СН 1.03.01-2019).
- По внешнему виду трещины – одиночная (рис.3) или многоветвенная (рис.4) – устанавливают причину её появления. Это может быть дефект заливки, нарушение температурного режима отверждения материала, несоответствие условий эксплуатации армопояса, например, высокая влажность.
- Рассчитывают вид и трудоёмкость работ по демонтажу.

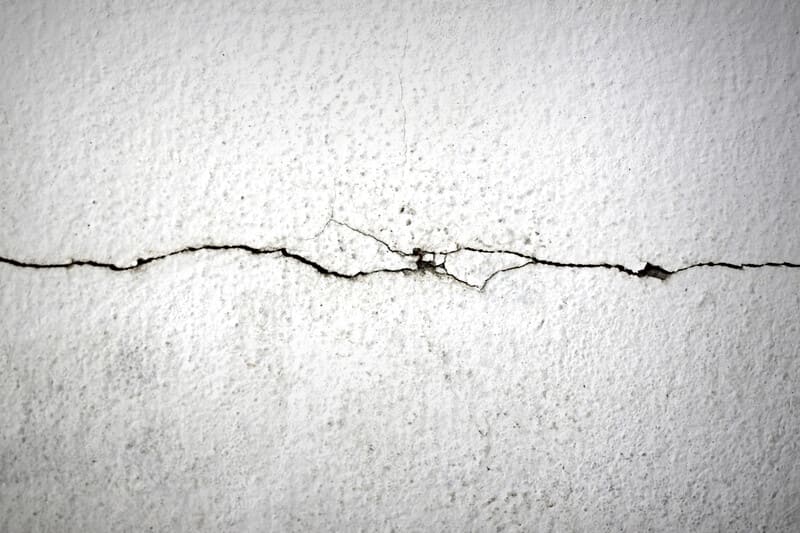

Одиночная трещина

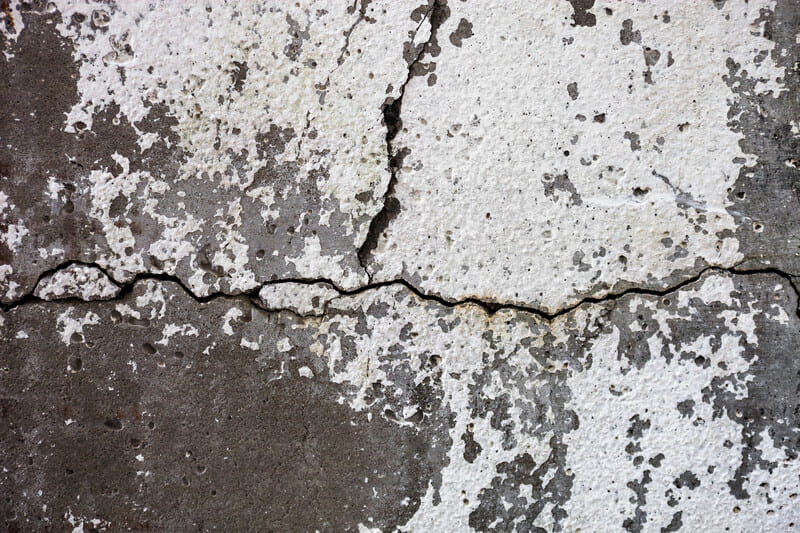

Многоветвенная трещина
Предполагается, что структурная нестабильность (низкое качество) железобетона не является причиной того, что армопояс треснул; в этом случае его придётся возводить заново.
Способы устранения трещин
Заделка
Для ликвидации незначительной трещины в армопоясе достаточно её разделать – слегка увеличить, затем очистить и заполнить подходящим герметиком или наполнителем. Каждый из составов обладает определёнными свойствами и имеет области целесообразного применения.
Композиции на основе эпоксидной смолы эффективны для структурного ремонта и прочного сцепления, в то время как гибкие материалы (полимочевина и полиуретановые герметики) идеально подходят для горизонтальных трещин, которые испытывают постоянные сдвиговые нагрузки.Другие варианты ремонта армопояса, который лопнул, включают акриловые герметики, а также гидравлический цемент для предотвращения протечек воды или неагрессивных водных растворов.
После схватывания состава некоторое время необходимо мониторить проблемную зону – нет ли признаков расширения или ухудшения целостности конструкции.
Инъектирование
Отличается от заделки тем, что закачка укрепляющего состава выполняется под давлением, при помощи специальных шприцов.Раздробленные при демонтаже частицы железобетона при этом оставляют в трещине, где армопояс треснул, поскольку после отверждении прочность фрагментов, скрепленных водостойкими смолами, всё равно будет выше, чем герметика.
Для ремонта армопояса используют эпоксидную/полиуретановую смолу или продукты на основе цемента (только при пониженной влажности прилегающих участков). Процесс состоит из:
- Подготовительного этапа, когда края зоны, где лопнул армопояс, очищается, а в нескольких местах вокруг повреждённой области высверливаются отверстия для инъекций;
- Впрыска, когда выбранный состав вводится в трещину под давлением, что позволяет ему глубоко проникать в образовавшиеся пустоты;
- Герметизации, в процессе которой происходит расширение и затвердевание состава: создаётся водонепроницаемое уплотнение, восстанавливающее структурную целостность бетона со стеклопластиковой арматурой;
- Отделки, когда отверстия для инъекций запечатываются заплаточным материалом: тогда место, где треснул армопояс, будет менее заметным.
Инъектирование эффективно для средних по размерам трещин, возникших при разрыве армопояса. Оно позволяет более экономичным методом восстановить несущую способность армирующей конструкции, вернуть бетону его первоначальную (или почти первоначальную) прочность, чем продлевает срок службы конструкции.
Дополнительное армирование
При развитой сетке трещин прогиб и иные виды деформации опорной системы слишком велики. Поэтому необходимо выполнить кардинальное подкрепление. С этой целью для конструкции предусматривают дополнительное армирование. Оно включает частичный демонтаж прежних и установку новых стальных стержней с уменьшенным шагом, что позволяет увеличить прочность армопояса.
Поскольку всесторонняя герметизация такой арматуры невозможна, то для подпорных элементов, стойкость которых существенно снижается из-за коррозии, вместо металлической арматуры используют стержни, изготовленные из стеклопластиковой арматуры. Качество усиления сохраняется высоким, поскольку полимерные изделия пространственно переплетаются внутри сечения армирующей конструкции. При этом собственные удельные нагрузки от такого армопояса даже уменьшаются.
Профилактика возможного трещинообразования
Ряд проблем, игнорирование которых может спровоцировать снижение прочности, можно устранить ещё при обустройстве армопояса:
- В процессе проектирования дренажа следует убедиться в том, что вода будет направлена от основания объекта. Этим устранится риск заболоченности и перемещения почвы.
- По ликвидации разрыва армопояса продумывается и неукоснительно соблюдается график проверок стабильности положения укрепляющей конструкции.
- Недопустима замена компонентов и материалов армопояса от тех, которые заявлены проектом.
- В зоне армирования запрещается прокладка электропроводки напряжением от 36 В и выше.
В неоднозначных ситуациях любые изменения в схеме и чертежах армирующего пояса обязательно согласовываются с проектировщиками.
